Датчик Холла, тахогенератор или датчик тахо на стиральной машине – это важнейшая деталь для корректной работы двигателя. Если прибор повредится, программа стирки пройдет неправильно и белье плохо отстирается. Также из-за поломанного тахогенератора ускоряется износ мотора, и это приводит к дорогостоящему ремонту. Рассказываем, как проверить датчик холла на стиральной машине и какими бывают эти изделия.
Назначение детали:
-
установка и поддержание стабильной скорости вращения двигателя;
-
контроль количества оборотов в зависимости от установленной программы стирки.
Как понять, что сломался таходатчик стиральной машины:
-
появляется заметный шум, биение, пищание и вибрация из-за излишних оборотов двигателя;
-
шкив, ремень, мотор и подшипниковые механизмы выходят из строя слишком быстро из-за возросшей нагрузки;
-
не начинается отжим или техника работает со сбоями на этом этапе;
-
в самом начале стирки двигатель выходит на слишком высокие обороты, а потом на экране появляется ошибка LE, F02, E52 или F21;
-
барабан вращается рывками из-за нестабильного сигнала от датчика к плате управления.
Тахогенератор стиральной машины редко выходит из строя. Основные причины поломки – коррозия, обрыв обмотки катушки или проводки, трещины и ослабление крепления ротора.
Тахогенератор и датчик Холла – это разные измерительные приборы для разных моторов, хотя обычно пользователи не разделяют эти понятия. Чтобы разобраться в отличиях и правильно подобрать деталь, выделим основные типы двигателей в современных СМА.
Моторы бывают:
-
Коллекторные. Состоят из статора с постоянным магнитом и ротора с обмоткой. Ток поступает на коллектор через графитовые щетки, поэтому стиральная машина с таким мотором шумит во время работы. При стирке совершает 50 оборотов в минуту, при отжиме – 800-1000.
-
Инверторные. Самый современный вариант мотора на основе частотного преобразователя. Оснащен прямым приводом, не шумит, не требует замены щеток и ремней. При отжиме скорость достигает 1200-2000 оборотов в минуту, поэтому белье становится практически сухим.
Для контроля над этими двигателями нужны приборы с разными возможностями и принципами работы. Они не взаимозаменяемы, поэтому для каждой модели стиральной машины подходит только один тип датчика.
Виды измерительных приборов:
-

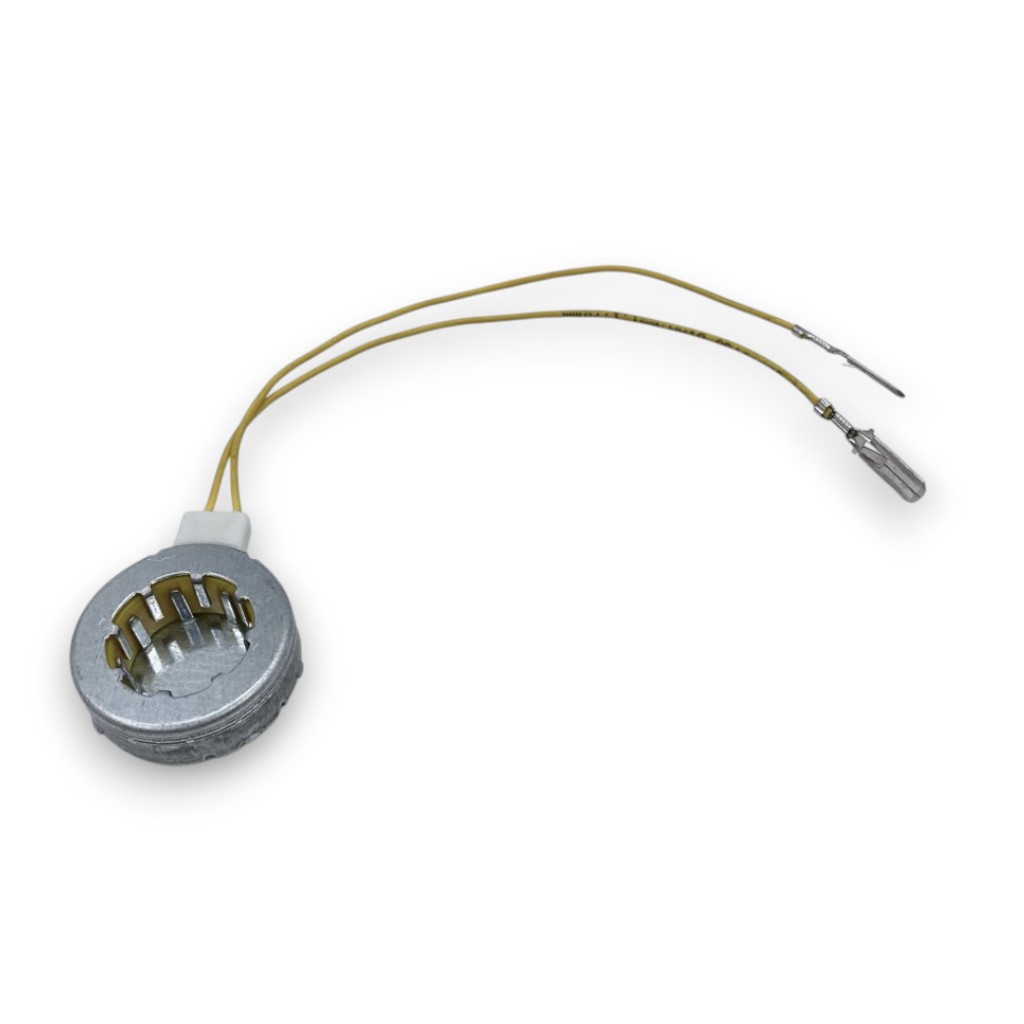

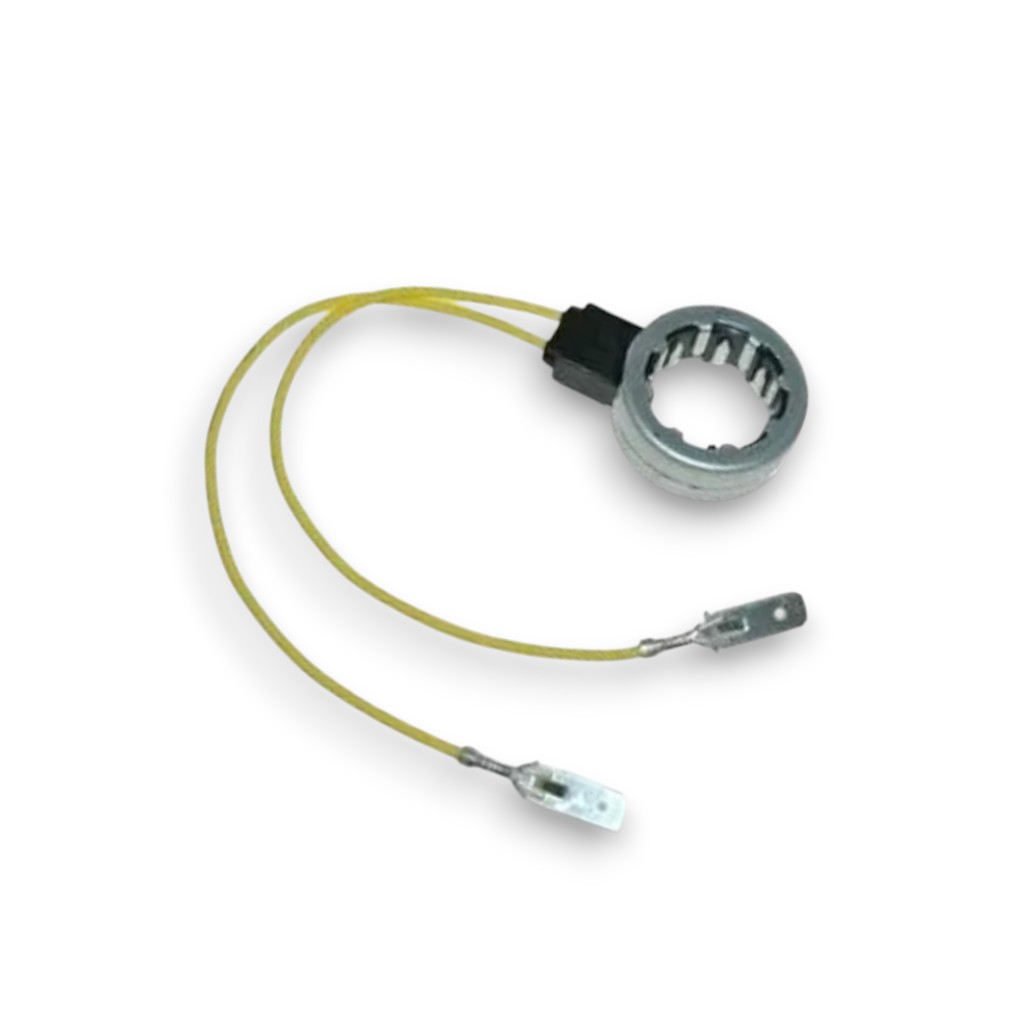

Тахогенератор (таходатчик) для коллекторного мотора. Тахогенератор выглядит как небольшое кольцо с двумя проводами и съемным магнитом в центре. Деталь крепится непосредственно к ротору и фиксирует частоту вращения двигателя, а затем посылает данные на плату. Так машина подстраивается под установленную программу и регулирует работу двигателя на разных этапах стирки.
-

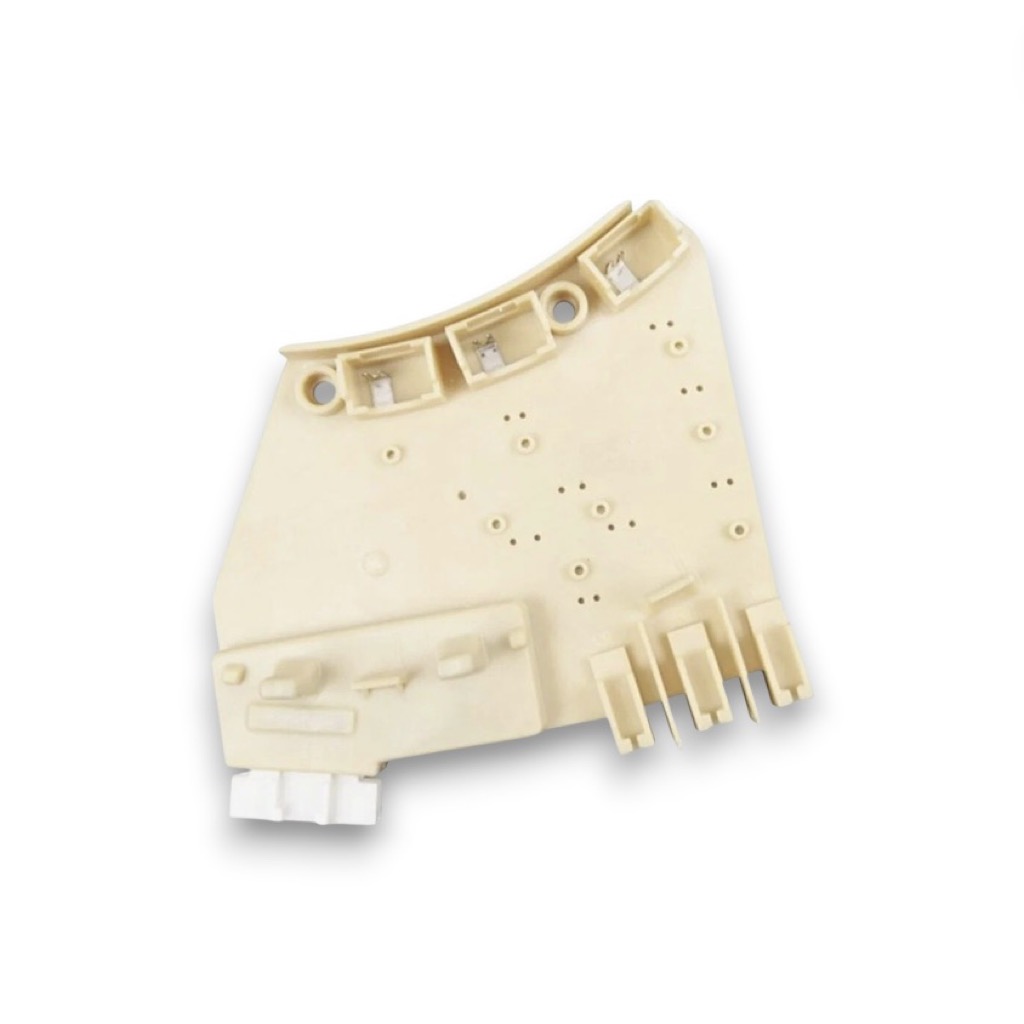

Датчик Холла для инверторного мотора. Он выглядит как белый пластиковый прямоугольник с отверстиями. Датчик холла стиральной машины – это магнитометр с усилителем, то есть прибор для измерения характеристик магнитного поля. Он позволяет считывать данные о работе инверторного двигателя и передавать их на плату.
Все подобные приборы независимо от типа отличаются сопротивлением, поэтому выбирать деталь по внешнему сходству – не вариант. Даже если получится установить запчасть, из-за неправильных характеристик она может сжечь дорогостоящую плату. Прежде чем купить тахо датчик стиральной машины, узнайте модель и серию своей техники. По этим данным консультант быстро подберет совместимые комплектующие.
Как проверить тахо датчик стиральной машины:
-
Отключите технику, наклоните ее и доберитесь до двигателя.
-
Установите на мультиметре режим прозвонки и подключите щупы устройства к выводам датчика.
-
Свободной рукой вращайте ротор двигателя и следите за мультиметром. Если прибор пищит или на экране колеблется стрелка – датчик работает правильно.
-
Переключите мультиметр в режим измерения переменного напряжения в диапазоне до 5 В. Подключитесь к выводам датчика и вращайте ротор рукой в одном направлении. Прибор должен показывать выработку хотя бы минимального напряжения (до 2 В).
-
Проверьте состояние катушки, подключив мультиметр к контактам таходатчика. В среднем значение должно быть в пределах 40-100 Ом, в зависимости от модели.
Датчик Холла также проверяется через сопротивление. Для этого щупы мультиметра подключаются к контактам 1-5 (VCC/SB), а затем к 1-4 (VCC/SA). Сопротивление при обоих измерениях должно быть в пределах 10 кОм.
Купить датчик Холла стиральной машины или тахогенератор можно в магазине «Запчастофф». Мы подберем деталь по параметрам и доставим ее вам самым быстрым способом. Помимо запчасти вы получаете консультацию по замене от опытного специалиста. Закажите таходатчик прямо сейчас и защитите свою стиральную машину.
