ТЭНы для электрокотлов

Трубчатый электронагреватель (ТЭН) — ключевой элемент электрического котла отопления, который преобразует электрическую энергию в тепловую и обеспечивает нагрев теплоносителя в системе. От качества и правильного подбора нагревательного элемента зависит эффективность обогрева помещения, долговечность оборудования и расходы на электроэнергию.

Виды ТЭНов для отопительных котлов

ТЭНы для электрокотлов различаются по конструкции, мощности и способу крепления. Для электрических котлов отопления используются две основные конфигурации нагревательных элементов.

Отдельные ТЭНы малой мощности

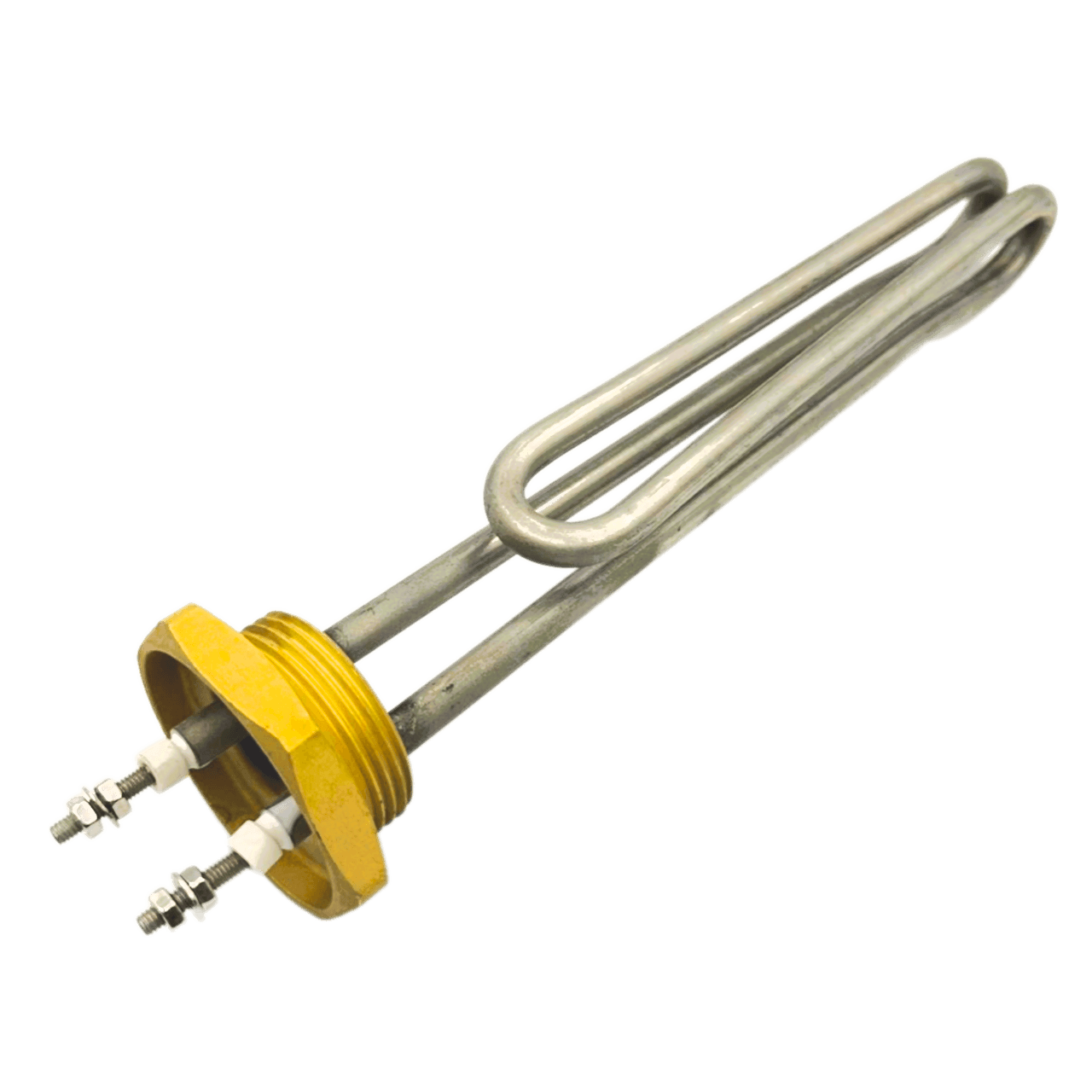

Одиночные нагревательные элементы мощностью 2–3 кВт устанавливаются в компактных электрокотлах для небольших помещений площадью до 30–40 квадратных метров. Преимущества: простота замены, доступная стоимость, возможность самостоятельного монтажа. Крепление осуществляется на резьбовой фланец или через гайку. Такие ТЭНы подходят для однофазной сети 220В.

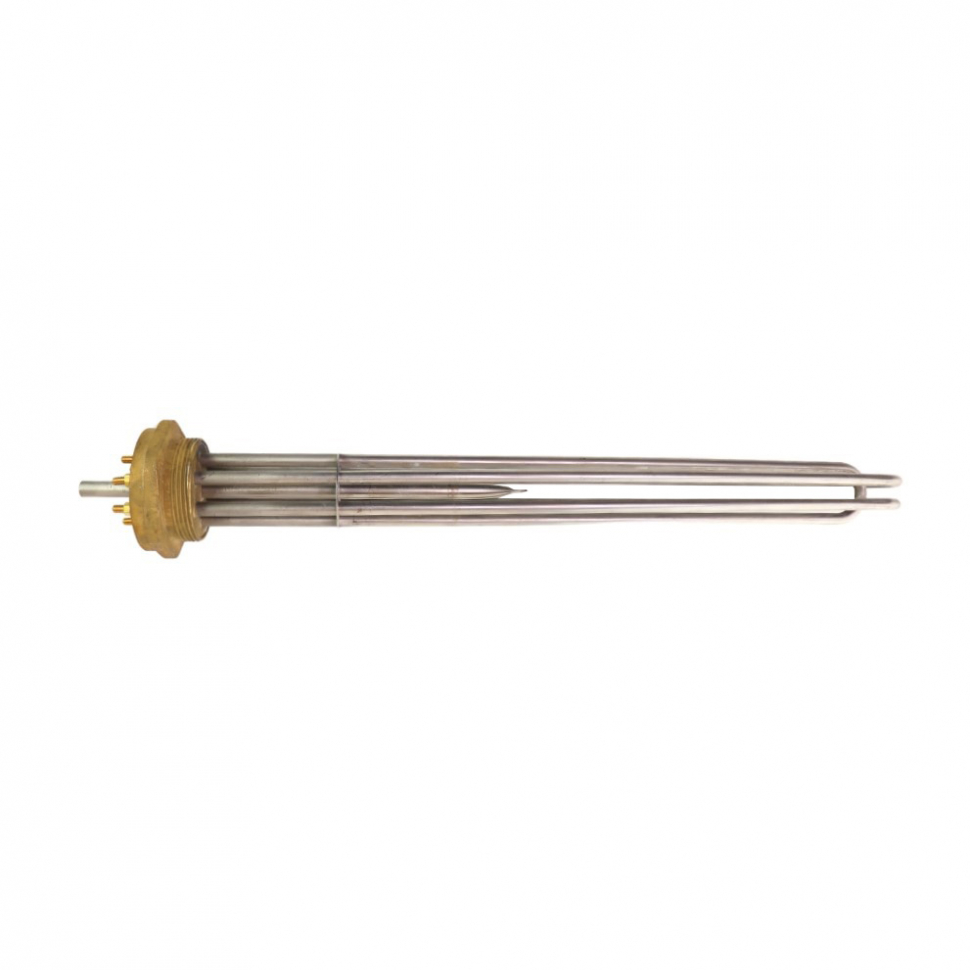

Блочные ТЭНы (ТЭНБ)

Для котлов средней и высокой мощности используются блоки из нескольких нагревателей, объединенных общим фланцем. Стандартные мощности блочных ТЭНов: 4,5 кВт (3×1,5 кВт), 6 кВт (3×2 кВт), 9 кВт (3×3 кВт), 12 кВт (3×4 кВт), 15 кВт (3×5 кВт). Блочная конструкция обеспечивает равномерный прогрев теплоносителя и позволяет подключать котел к трехфазной сети 380В.

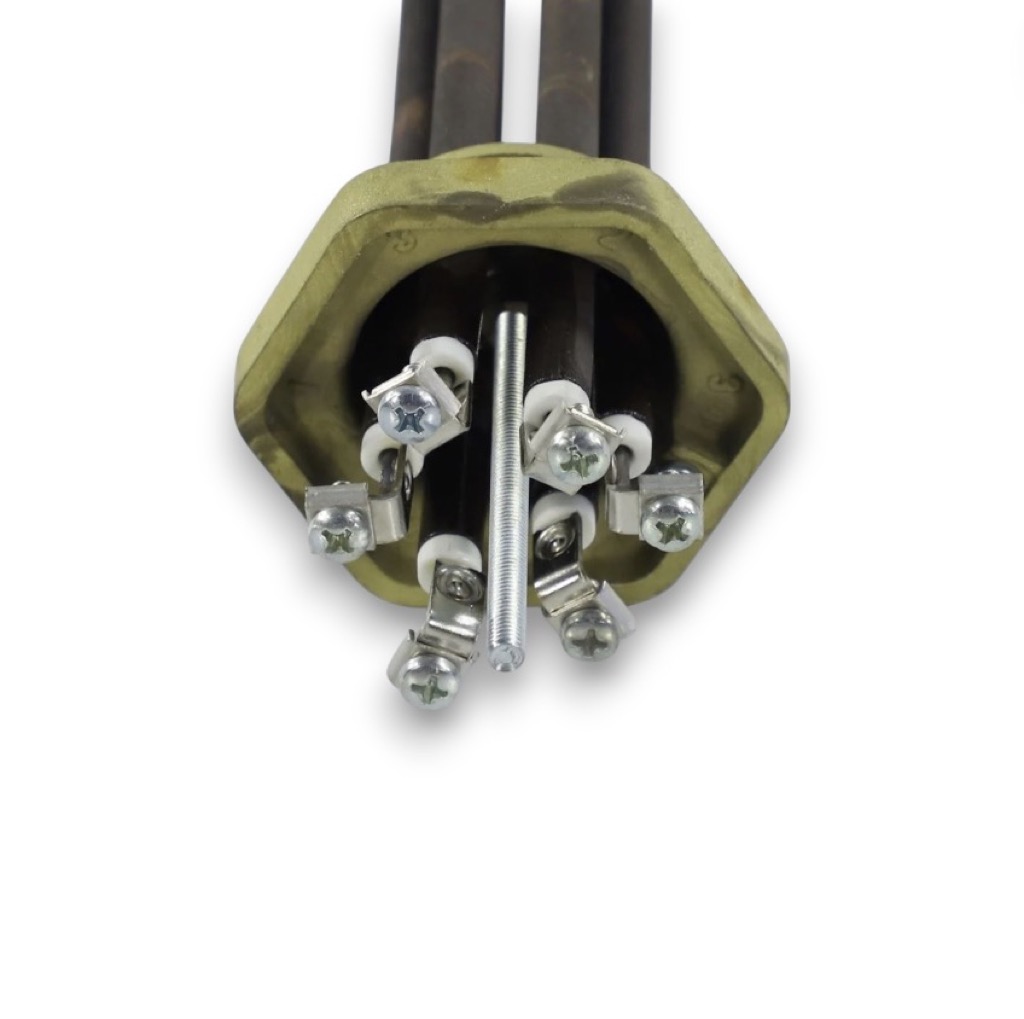

Фланец блока изготавливается из стали, латуни или нержавейки. В нем предусмотрены специальные отверстия для установки датчиков температуры и терморегуляторов. Диаметр резьбового крепления фланца: 1 дюйм (G1"), 1,5 дюйма (G1,5"), 2 дюйма (G2"), 2,5 дюйма (G2,5").

ТЭНы и терморегуляторы для электрических котлов

Эффективная работа системы отопления достигается совместным использованием нагревательных элементов и автоматики контроля температуры.

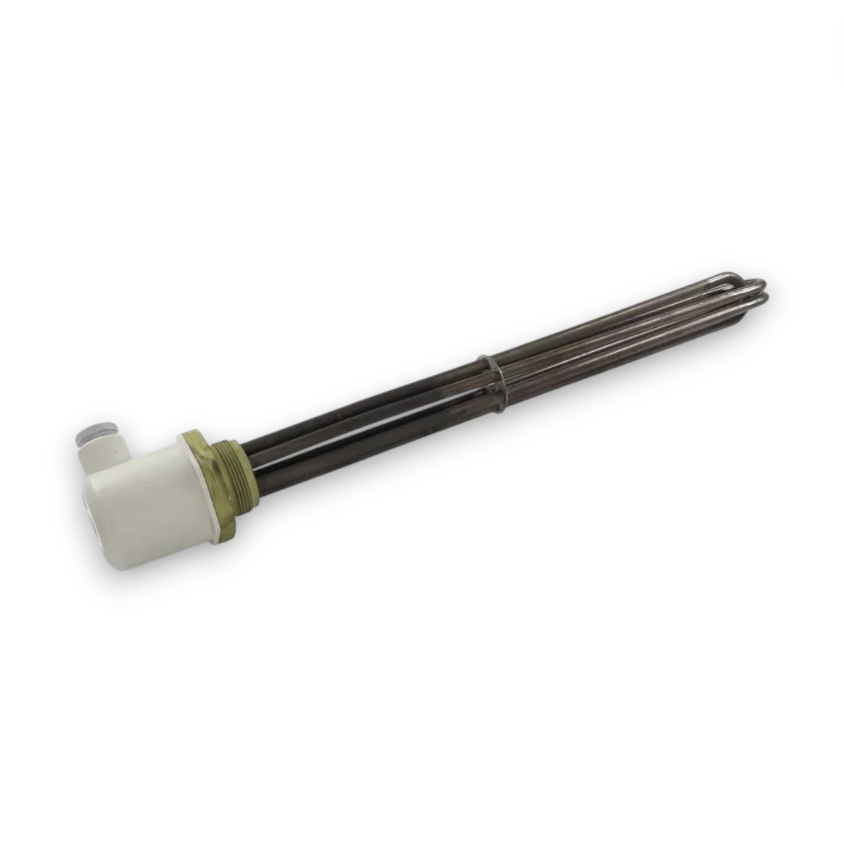

ТЭНы для котлов с терморегулятором

Наиболее экономичный и безопасный вариант — нагреватели со встроенным термостатом. Терморегулятор установлен в защитном колпаке на корпусе ТЭНа и выполняет несколько функций: защищает систему от перегрева и связанных с ним поломок, автоматически включает и отключает нагрев при достижении заданной температуры, экономит потребляемую электроэнергию до 25–30%.

Выбирая нагреватель для котла, рекомендуется остановиться на комбинированном варианте, где ТЭН и терморегулятор соединены в единую конструкцию.

Терморегуляторы для электрокотлов

Терморегуляторы для котлов бывают двух основных типов: механические и электронные. Механические — простые, надежные, долговечные, но с невысокой точностью поддержания температуры (±2–3°C). Электронные — более точные, быстрее реагируют на изменения, поддерживают программируемые режимы работы.

По способу подключения различают проводные терморегуляторы (требуют прокладки кабеля от котла до места установки) и беспроводные (работают по радиоканалу, удобны в монтаже). Программируемые модели позволяют устанавливать разные температуры для различных периодов суток и дней недели, обеспечивая дополнительную экономию до 25% на отоплении.

Материалы изготовления ТЭНов

Трубка нагревательного элемента изготавливается из трех основных материалов:

Углеродистая (черная) сталь — наиболее доступный по стоимости вариант. Подходит для закрытых систем отопления с подготовленным теплоносителем. Средний срок службы 3–5 лет.

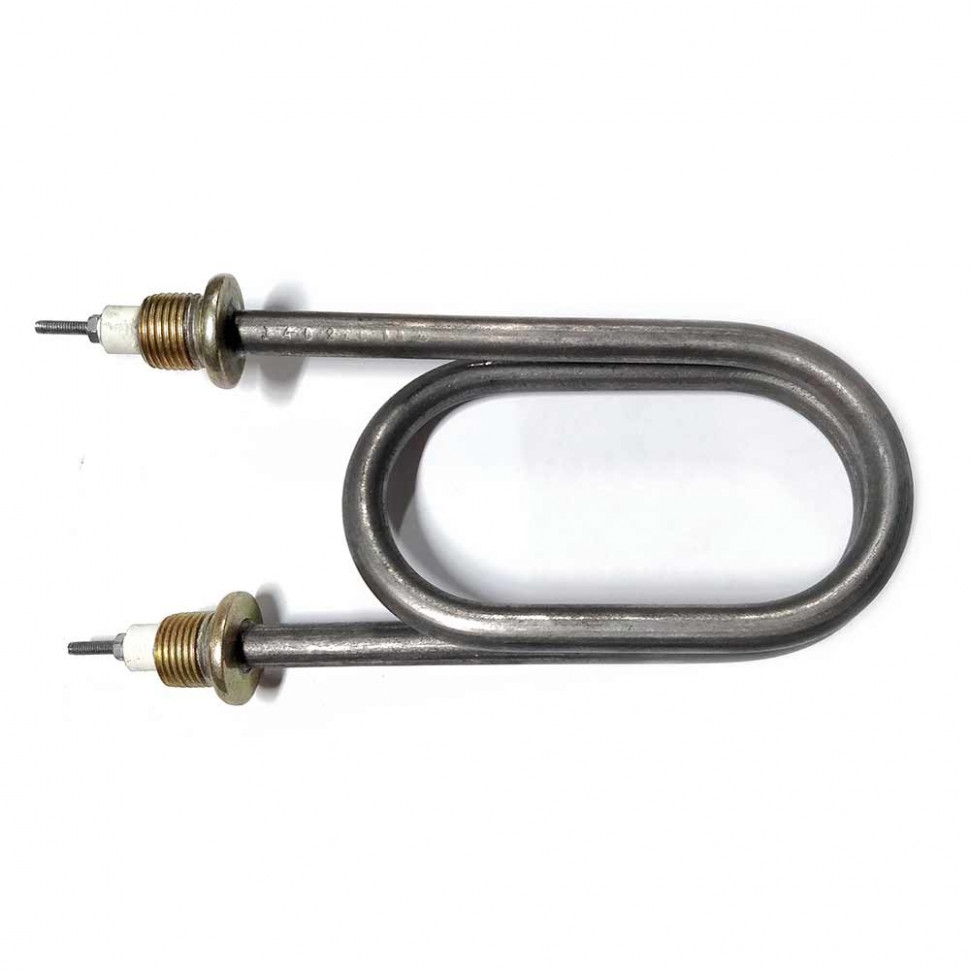

Нержавеющая сталь — оптимальное соотношение цены и долговечности. Устойчива к коррозии, подходит для любых типов теплоносителя. Срок службы 5–8 лет при правильной эксплуатации.

Медь — обеспечивает наилучшую теплопередачу и быстрый нагрев. Медные ТЭНы дороже стальных, но эффективнее расходуют электроэнергию. Требовательны к качеству воды — жесткая вода быстро образует накипь на медной поверхности.

Внутри трубки размещена нихромовая или фехралевая спираль с высоким сопротивлением, изолированная от оболочки периклазом (магниевый изоляторНапольнитель) или кварцевым песком. Контактные стержни для подключения к сети имеют резьбу М4 или М8.

Как правильно выбрать ТЭН для электрокотла

При подборе замены нагревательного элемента необходимо учитывать ключевые параметры:

Мощность — должна строго соответствовать паспортным данным котла. Стандартный расчет: 1 кВт мощности на 10 квадратных метров площади при высоте потолков до 3 метров. Установка более мощного ТЭНа перегрузит электросеть, менее мощного — не обеспечит достаточный обогрев.

Напряжение питания — ТЭНы выпускаются для однофазной сети 220В и трехфазной 380В. Нельзя устанавливать нагреватель на 380В в однофазную сеть и наоборот.

Тип крепления — резьбовой диаметр фланца должен точно совпадать с посадочным местом в котле. Наиболее распространенные размеры: 42 мм, 48 мм, 59 мм, 74 мм под гайку или трубная резьба 1", 1,5", 2", 2,5".

Габаритные размеры — длина и форма изгиба трубок должны соответствовать размерам бака котла. Слишком длинный ТЭН не поместится в корпус, короткий не обеспечит равномерный прогрев.

Производитель котла — для электрокотлов ЭВАН, Protherm Скат, Термекс, РусНИТ, ZOTA, Warmos требуются нагреватели конкретных модификаций. Желательно использовать оригинальные запчасти или качественные аналоги проверенных брендов.

Если нет уверенности в выборе — сфотографируйте шильду котла (заводскую табличку с техническими данными) и старый ТЭН, отправьте фото нашим специалистам. Мы подберем точный аналог с учетом всех параметров.

Признаки неисправности и необходимость замены

Нагревательные элементы относятся к расходным компонентам с ограниченным сроком службы. При ежедневном использовании котла ТЭНы работают в среднем 4000–6000 часов (3–5 лет), после чего требуют замены.

Основные признаки выхода из строя: котел не нагревает воду или нагрев стал заметно слабее, увеличилось время выхода на рабочую температуру, автоматика часто отключает систему из-за перегрева, вырос расход электроэнергии без видимых причин, появился запах гари или посторонние звуки при работе котла.

Причины преждевременного выхода ТЭНа из строя: образование толстого слоя накипи при работе с жесткой водой (снижает теплоотдачу и приводит к перегреву спирали), скачки напряжения в электросети, работа котла без воды или при низком уровне теплоносителя, механические повреждения при транспортировке или неправильном монтаже.

Обслуживание и продление срока службы

Для максимального срока эксплуатации нагревательных элементов рекомендуется:

Ежегодная очистка ТЭНов от накипи специальными средствами или раствором лимонной кислоты. Толстый слой отложений снижает эффективность нагрева на 25–40% и ускоряет выход элемента из строя.

Использование умягченной воды в системах с жесткой водой. Установка фильтров-умягчителей или магнитных преобразователей значительно продлевает срок службы ТЭНов.

Контроль уровня теплоносителя в системе. Включение котла при недостаточном уровне воды приводит к перегреву и перегоранию нагревателя.

Установка стабилизатора напряжения при нестабильной электросети. Скачки напряжения — частая причина преждевременного выхода из строя электроники и нагревательных элементов.

Своевременная замена терморегуляторов и датчиков температуры. Неисправная автоматика не защитит ТЭН от перегрева.

Самостоятельная замена ТЭНа

Процедура замены доступна для самостоятельного выполнения при наличии базовых технических навыков. Обязательно отключите котел от электросети и дождитесь полного остывания системы. Перекройте подачу воды и слейте теплоноситель из котла через сливной кран.

Снимите защитный кожух котла, получив доступ к блоку ТЭНа. Отсоедините электрические провода от контактов нагревателя (обязательно сфотографируйте схему подключения перед отсоединением). Открутите крепежные гайки или отвинтите резьбовой фланец. Аккуратно извлеките старый ТЭН из корпуса котла.

Очистите посадочное место от остатков прокладок, накипи и загрязнений. Установите новую прокладку (обычно идет в комплекте с ТЭНом). Вставьте новый нагреватель, наживите крепеж и равномерно затяните гайки крест-накрест для обеспечения герметичности.

Подключите электрические провода согласно сфотографированной схеме. Обязательно подключите заземление! Заполните систему водой и проверьте герметичность соединений. Только после этого подключайте котел к электросети и запускайте в работу.

Преимущества покупки у нас

Оригинальные запчасти и проверенные аналоги — в каталоге представлены ТЭНы для всех популярных марок электрокотлов: ЭВАН, Protherm Скат, Термекс, РусНИТ, ZOTA, Эльтерм, Галан, Warmos и других. Оригинальная продукция и качественные аналоги ведущих производителей.

Помощь в подборе по модели котла — наши специалисты определят нужный ТЭН по названию модели, фотографии шильды или артикулу. Бесплатная консультация по вопросам совместимости, мощности и установки.

с гарантией — предоставляем гарантию производителя на все нагревательные элементы. Работаем только с сертифицированной продукцией.

Терморегуляторы в ассортименте — в наличии механические и электронные терморегуляторы, программируемые модели, беспроводные термостаты для всех типов котлов.

Доставка по России и СНГ — отправляем транспортными компаниями в любой регион. Для Санкт-Петербурга самовывоз из двух магазинов с выдачей в день обращения.

Конкурентные цены — прямые поставки от производителей позволяют предлагать ТЭНы для котлов с гарантией по ценам без посреднических наценок. Для постоянных клиентов — дополнительные скидки.

Если ваш электрокотел требует замены нагревательного элемента или терморегулятора — свяжитесь с нами. Поможем подобрать все необходимые запчасти, проконсультируем по установке и настройке автоматики, оперативно организуем доставку. Качественные ТЭНы и правильно подобранные терморегуляторы — залог эффективной и экономичной работы системы отопления.
