ТЭНы для дистилляторов

Трубчатый электронагреватель — основной рабочий элемент дистиллятора, обеспечивающий нагрев воды до температуры кипения для получения дистиллированной воды высокой степени очистки. ТЭНы для дистилляторов применяются в медицинских учреждениях, лабораториях, на производстве и в быту для получения воды, очищенной от примесей, солей и вредных веществ.

Назначение и принцип работы дистилляторных ТЭНов

Дистиллятор представляет собой перегонный куб с нагревательным элементом, в котором происходит испарение воды с последующей конденсацией пара. В процессе перегонки из жидкости удаляются все растворенные вещества, что делает воду пригодной для использования в медицинском оборудовании, производстве инъекционных растворов, изготовлении стеклоомывателей и других технических целях.

ТЭН встраивается в корпус дистиллятора и обеспечивает постоянный нагрев воды. Конструктивно представляет собой изогнутую металлическую трубку с нагревательной спиралью внутри. На концах трубки установлены крепежные штуцера с резьбой М14×1,5 или М18×1,5 для герметичной фиксации в корпусе устройства.

Основные модели дистилляторов и совместимые ТЭНы

Наиболее распространены дистилляторы отечественного производства — заводов ЭМО (Санкт-Петербург) и ТЗМОИ (Тюмень). Для каждой модели требуется нагреватель с определенными характеристиками.

ТЭНы для дистиллятора ДЭ-4

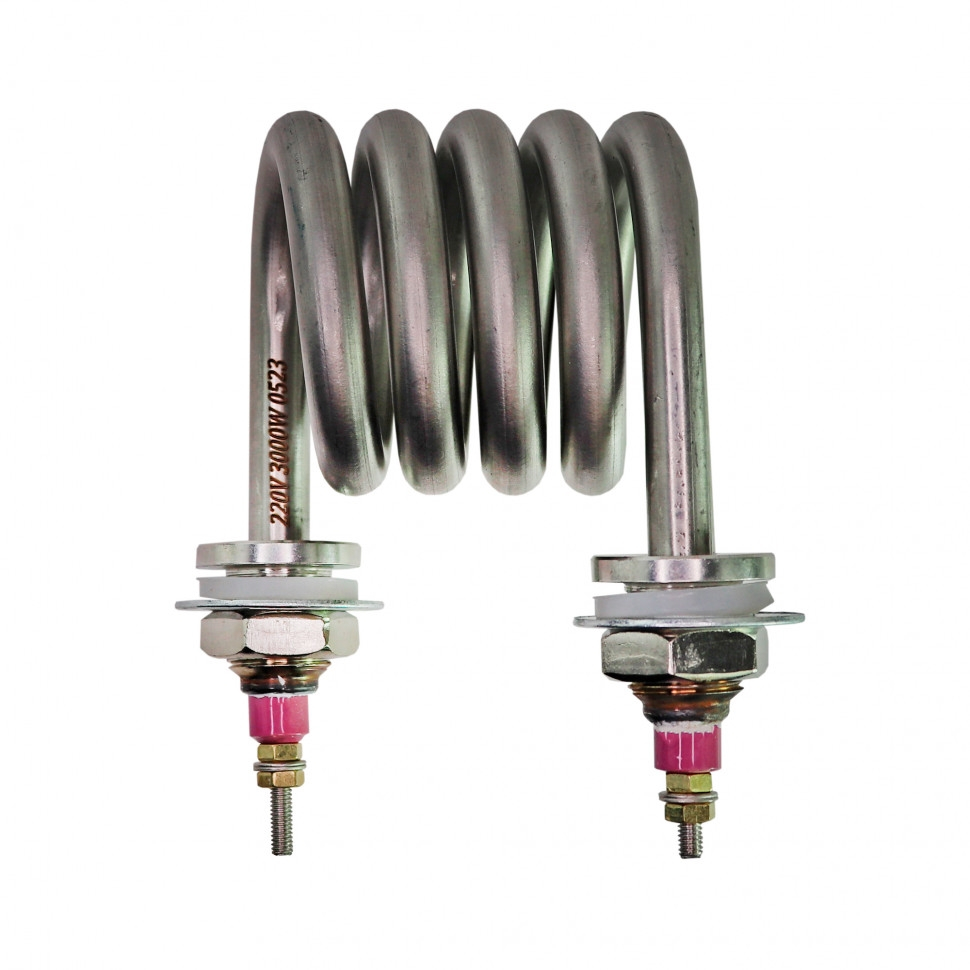

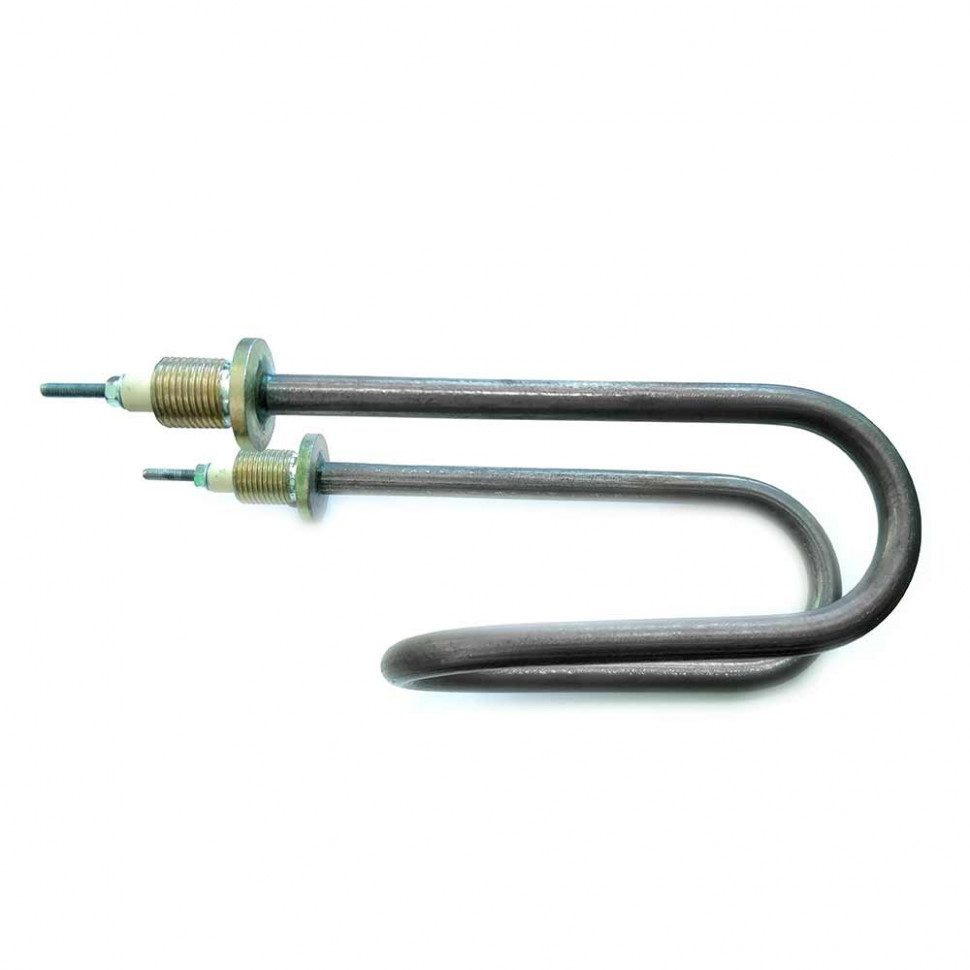

Модель производительностью 4 литра в час комплектуется нагревателями мощностью 1,5 или 1,6 кВт. Стандартные параметры: напряжение 220В, штуцер М14×1,5 или М18×1,5, длина активной части 130 мм. Форма нагревателя — витковая (скрепка) или П-образная. Материал трубки — медь или нержавеющая сталь.

ТЭНы для дистиллятора ДЭ-10

Аппарат с производительностью 10 л/час оснащается более мощными элементами — 2,0 кВт. Конфигурация аналогична моделям для ДЭ-4, но с увеличенной длиной активной зоны. Артикулы ИЮТЕ 681817.002, 681817.107 — наиболее популярные модификации для этого оборудования.

ТЭНы для дистиллятора ДЭ-25

Промышленная модель на 25 литров в час требует нагреватели мощностью 2,5 кВт. Увеличенные габариты и усиленная конструкция обеспечивают долговечность при интенсивной эксплуатации. Применяются в крупных медицинских учреждениях и на производстве.

ТЭНы для аквадистилляторов АЭ-10 и АЭ-25

Аквадистилляторы серии АЭ совместимы с нагревателями стандарта ДЭ соответствующей мощности. Особенность — возможность использования как медных, так и стальных ТЭНов в зависимости от года выпуска оборудования.

ТЭНы для стерилизаторов и автоклавов

ТЭНы для стерилизаторов имеют схожую конструкцию с дистилляторными, но отличаются формой и креплением. Применяются в паровых стерилизаторах типа ГК-10, ГК-25, ГК-100, автоклавах ГП-400, ГП-560 и других моделях. Обеспечивают нагрев воды для образования пара температурой свыше 100°C, необходимого для стерилизации медицинских инструментов.

Основные модели: ТЭН 78.02.000 (2,0 кВт) для ГК-100-3 и ДЭ-60, ТЭН 70.01.000 (1,0 кВт) для ГК-10, ТЭН 170.07.000-12 (6,3 кВт) для промышленных стерилизаторов ГП-400 и ГПД-560.

Материалы изготовления и технические характеристики

Дистилляторные нагреватели производятся из двух основных материалов:

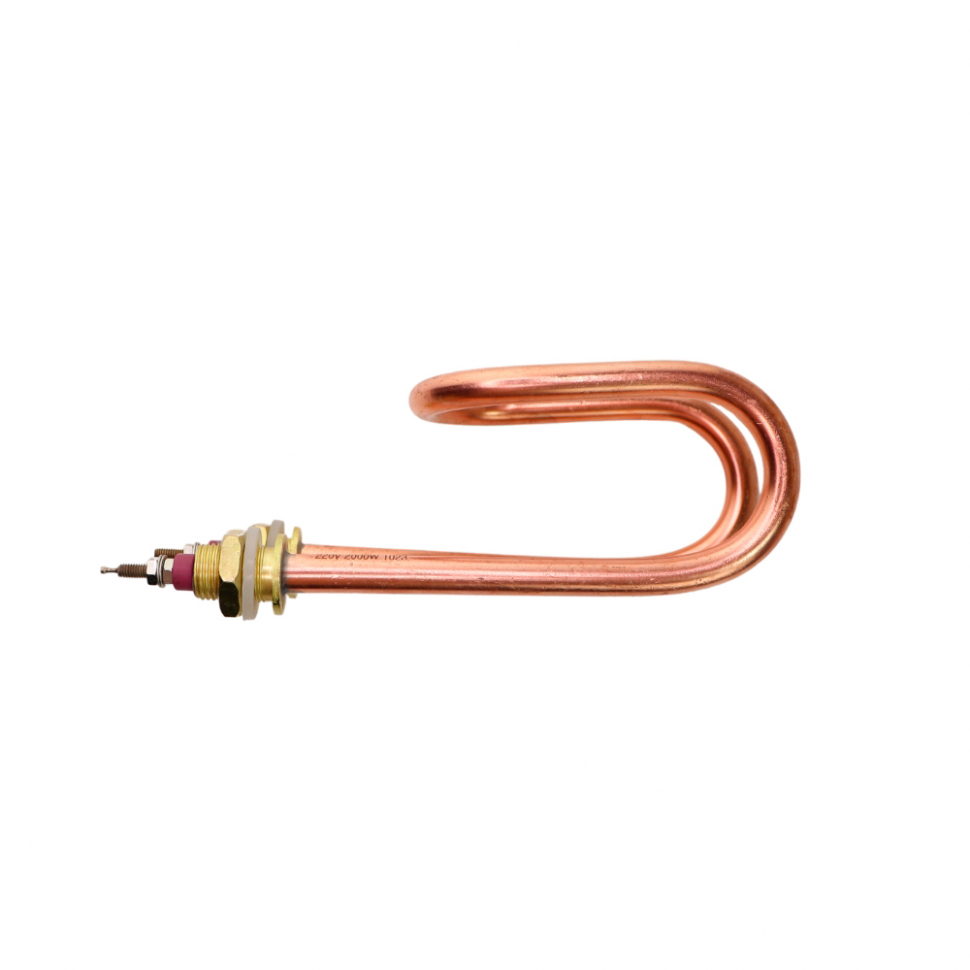

Медные ТЭНы — оригинальная комплектация большинства моделей ИЮТЕ. Медь обеспечивает быструю теплопередачу и равномерный нагрев. Штуцера выполняются из латуни. Срок службы при правильной эксплуатации — от 6000 часов непрерывной работы.

ТЭНы из нержавеющей стали — качественные аналоги, более устойчивые к жесткой воде и образованию накипи. Рекомендуются для регионов с повышенной жесткостью водопроводной воды. Незначительно дороже медных при сопоставимых характеристиках.

Диаметр трубки стандартный — 8, 10 или 13 мм в зависимости от модели. Толщина стенки оболочки от 0,8 до 1,2 мм. Внутри размещена проволочная спираль с высоким сопротивлением, изолированная кварцевым песком или периклазом. Оба конца спирали соединены с внешними контактными стержнями резьбой М4 для подключения к сети 220В.

Как правильно выбрать ТЭН для дистиллятора

Для точного подбора запасной части необходимо знать три ключевых параметра:

Модель дистиллятора — точное название и год выпуска указаны в паспорте оборудования. Производители периодически меняют конструкцию, поэтому нагреватели для ДЭ-4 разных годов могут отличаться.

Мощность — должна строго соответствовать паспортным данным. Установка более мощного ТЭНа приведет к перегрузке электросети и выходу из строя автоматики. Недостаточная мощность не обеспечит нужную производительность дистиллятора.

Тип штуцера и размеры — резьба М14×1,5 и М18×1,5 не взаимозаменяемы. Длина активной части и общая конфигурация должны точно совпадать с оригиналом.

Если нет уверенности в выборе — сфотографируйте шильду дистиллятора и старый ТЭН, отправьте фото нашим специалистам. Мы определим точный аналог и проверим совместимость.

Признаки неисправности и необходимость замены

Нагревательный элемент относится к расходным компонентам и периодически требует замены. Средний срок службы составляет 2-4 года при ежедневном использовании.

Основные признаки выхода из строя: дистиллятор не нагревает воду или греет недостаточно, увеличилось время получения дистиллята, срабатывает автоматическая защита, появился запах гари. При обнаружении любого из этих симптомов необходима диагностика и замена ТЭНа.

Причины преждевременного выхода из строя: образование толстого слоя накипи при работе с жесткой водой, перегрев из-за недостаточного уровня воды в кубе, механические повреждения при транспортировке, скачки напряжения в сети.

Обслуживание и продление срока службы

Для максимального срока эксплуатации нагревательных элементов рекомендуется: регулярная очистка от накипи специальными средствами или раствором лимонной кислоты (50 г на литр воды), контроль уровня воды в дистилляторе перед включением, использование предварительно умягченной воды при повышенной жесткости, установка стабилизатора напряжения при нестабильной электросети.

Нагреваемая часть ТЭНа должна полностью находиться в воде. Включение «всухую» даже на несколько секунд приводит к перегреву спирали и необратимому повреждению элемента.

Замена ТЭНа своими руками

Процедура замены доступна для самостоятельного выполнения. Обязательно отключите дистиллятор от электросети и дождитесь полного остывания. Слейте воду из куба. Открутите крепежные гайки со штуцеров старого ТЭНа и аккуратно извлеките его из корпуса.

Очистите посадочное место от остатков прокладок и отложений. Установите новые прокладки (обычно идут в комплекте с ТЭНом). Вставьте новый нагреватель, наживите гайки и равномерно затяните их крест-накрест для обеспечения герметичности. Подключите контактные провода согласно схеме (обязательно соблюдайте полярность для заземления).

После установки проверьте герметичность соединений, залив воду и визуально осмотрев места крепления. Только после этого подключайте дистиллятор к сети и проводите пробный запуск.

Преимущества покупки у нас

Оригинальные ТЭНы и проверенные аналоги — в ассортименте представлены нагреватели ИЮТЕ производства заводов ЭМО и ТЗМОИ, а также качественные аналоги из нержавеющей стали и меди.

Помощь в подборе по модели оборудования — наши консультанты определят нужный ТЭН по фотографии шильды дистиллятора или старого нагревателя. Бесплатная техническая поддержка по вопросам совместимости и установки.

Запчасти для дистилляторов с гарантией — предоставляем гарантию 6 месяцев на все нагревательные элементы. При правильной эксплуатации срок службы составляет не менее 6000 часов работы.

Доставка по России и СНГ — отправляем заказы транспортными компаниями в любой регион. Для Санкт-Петербурга доступен самовывоз из двух магазинов с выдачей в день обращения.

Конкурентные цены — работаем напрямую с производителями, что позволяет предлагать запасные части для дистилляторов по цене без посреднических наценок.

Если ваш дистиллятор или стерилизатор требует замены нагревательного элемента — свяжитесь с нами. Подберем оригинальный ТЭН или качественный аналог, проконсультируем по установке, оперативно организуем доставку. Качественные запчасти — гарантия бесперебойной работы медицинского оборудования.
