Если бойлер или стиральная машина перестала греть воду — не спешите сразу менять ТЭН. Иногда он целый, а проблема в другом. А бывает и наоборот — внешне всё выглядит нормально, но внутри спираль уже сгорела.
Самый простой и надёжный способ это выяснить — проверка ТЭНа мультиметром.
В этой статье расскажем, как диагностировать ТЭН в домашних условиях, даже если вы не электрик, и что именно показывает мультиметр.
Что нужно для проверки?
-
Мультиметр — любой, даже самый простой, с функцией измерения сопротивления (омметр).
-
Отключённый и остуженный бойлер/машина.
-
Доступ к ТЭНу — в стиралке обычно сзади, в бойлере — снизу.
Как правильно подготовиться к проверке?
-
Отключите питание прибора от розетки и, если это бойлер — перекройте воду.
-
Снимите декоративную крышку и получите доступ к клеммам ТЭНа.
-
Отключите провода от ТЭНа — чтобы тест был "чистым", без влияния других элементов схемы.
-
Переключите мультиметр в режим измерения сопротивления (Ом), на шкалу до 200 или 2000 Ом.
Что и как нужно измерить?

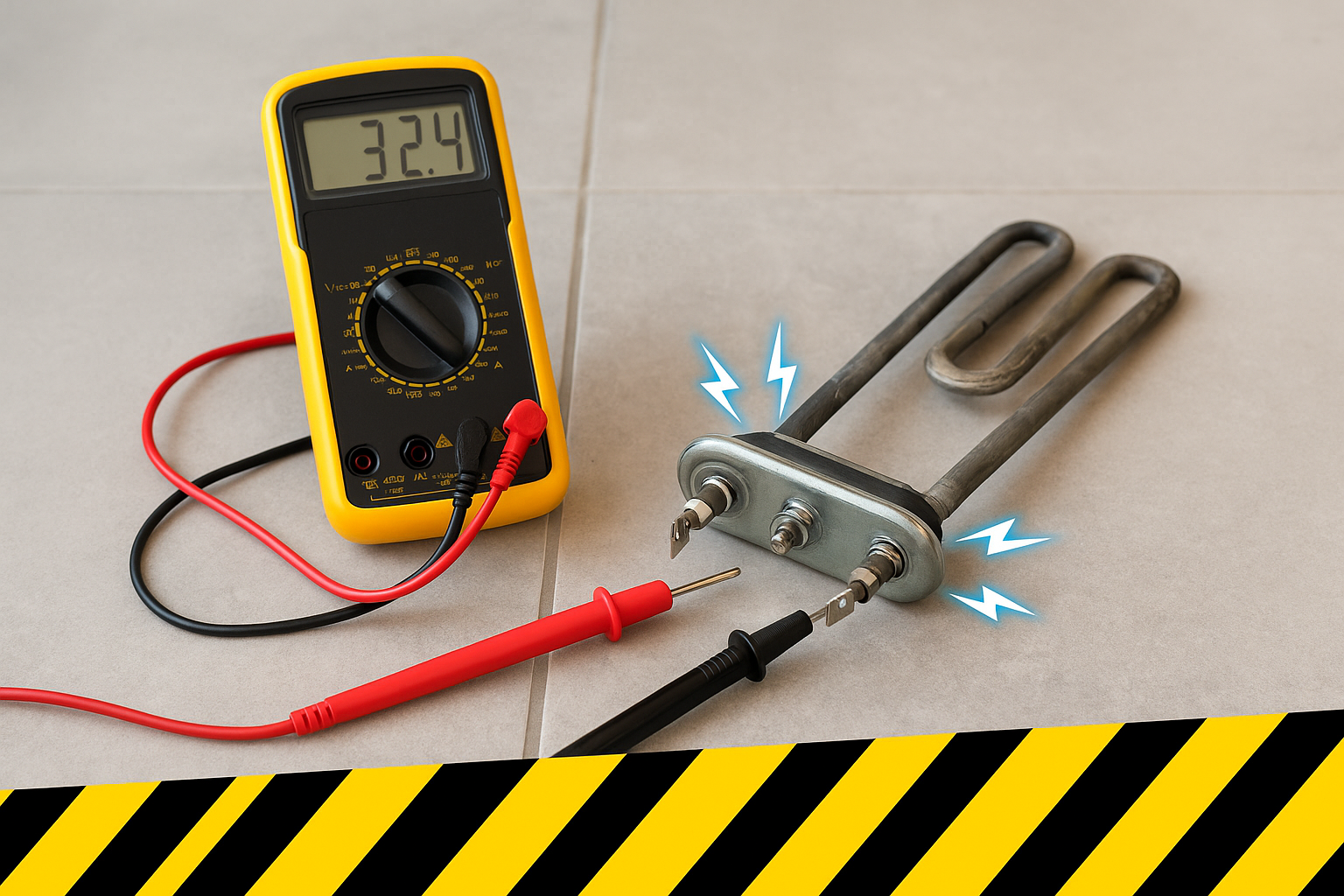

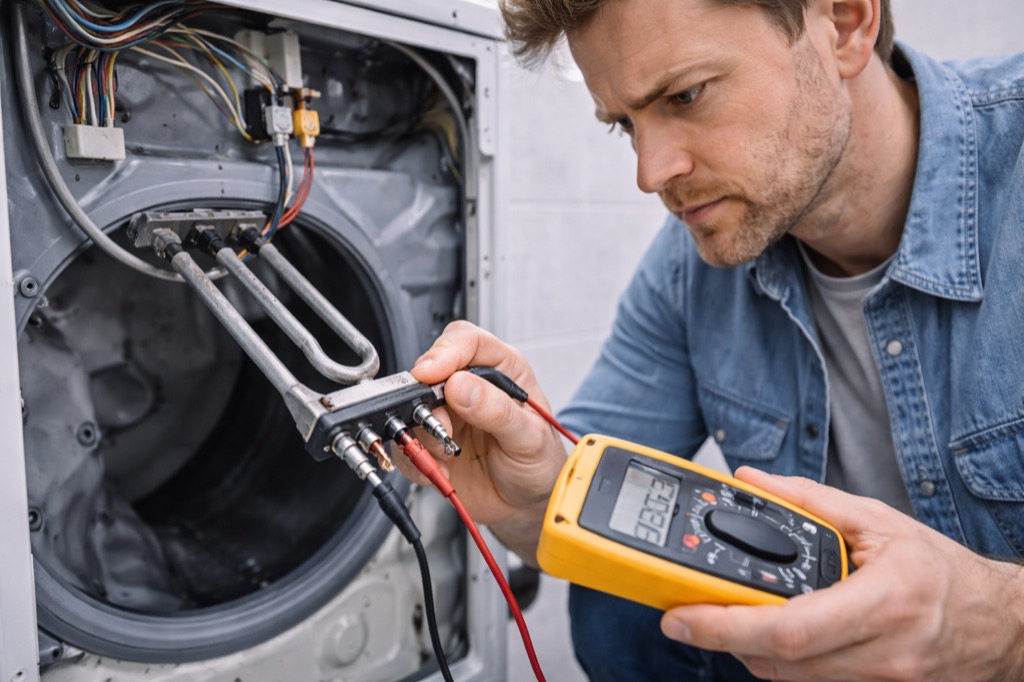

1. Проверка сопротивления между контактами ТЭНа
-
Подключите щупы к двум клеммам ТЭНа.
-
На экране должно появиться значение в диапазоне 20–50 Ом (в зависимости от мощности).
Если показывает "0" или "бесконечность" (OL) — значит, спираль перегорела, ТЭН не работает.
Если есть адекватное сопротивление — спираль жива.
2. Проверка на пробой корпуса
-
Один щуп оставьте на клемме, второй — приложите к металлической части фланца/корпуса ТЭНа.
-
Повторите для каждой клеммы.
Если мультиметр показывает любой токопроводящий результат (например, 0.1–10 Ом), значит, есть утечка на корпус. Такой ТЭН небезопасен — подлежит замене.
Если показывает "бесконечность" (разрыв) — всё нормально, пробоя нет.
Что показывает результат?
|
Результат |
Состояние ТЭНа |
|
Есть сопротивление (20–50 Ом), нет пробоя |
ТЭН исправен |
|
Нет сопротивления (OL / ∞) |
ТЭН перегорел |
|
Есть пробой на корпус |
ТЭН пробит, замена обязательна |
А можно ли проверять, не снимая ТЭН?
Можно — если есть доступ к клеммам, и вы точно знаете, что не мешают другие элементы (термостаты, УЗО, защита).
Но лучше отключить провода, чтобы получить чистую диагностику.
Как диагностировать ТЭН в домашних условиях, если нет мультиметра?
Только косвенно:
-
бойлер не греет воду;
-
срабатывает УЗО при включении;
-
есть характерный шум (треск, шипение);
-
на поверхности — ржавчина, потёки или вздутия.
Но чтобы не гадать — мультиметр всё же незаменим. Он стоит недорого и пригодится в быту не только для ТЭНов.
Если вы мастер или продаёте запчасти — уметь проверить исправность ТЭНа с помощью мультиметра полезно не только на выездах, но и при приёмке товара.
Мы в Запчастофф часто проверяем партии выборочно прямо на складе — и при желании покажем, как это делать правильно.
